Accueil » Nouvelles » Nouvelles du produit » Die Board Machine de découpe laser

Die Board Machine de découpe laser

Nombre Parcourir:9     auteur:Éditeur du site     publier Temps: 2019-06-08      origine:Propulsé

400W / 600W / 1000W / 1500W machine de découpe au laser pour la fabrication dé

Chine machine de découpe laser stable optique, filière de puissance moyenne cnc WT coupe au laser de la carte

982C1605-1

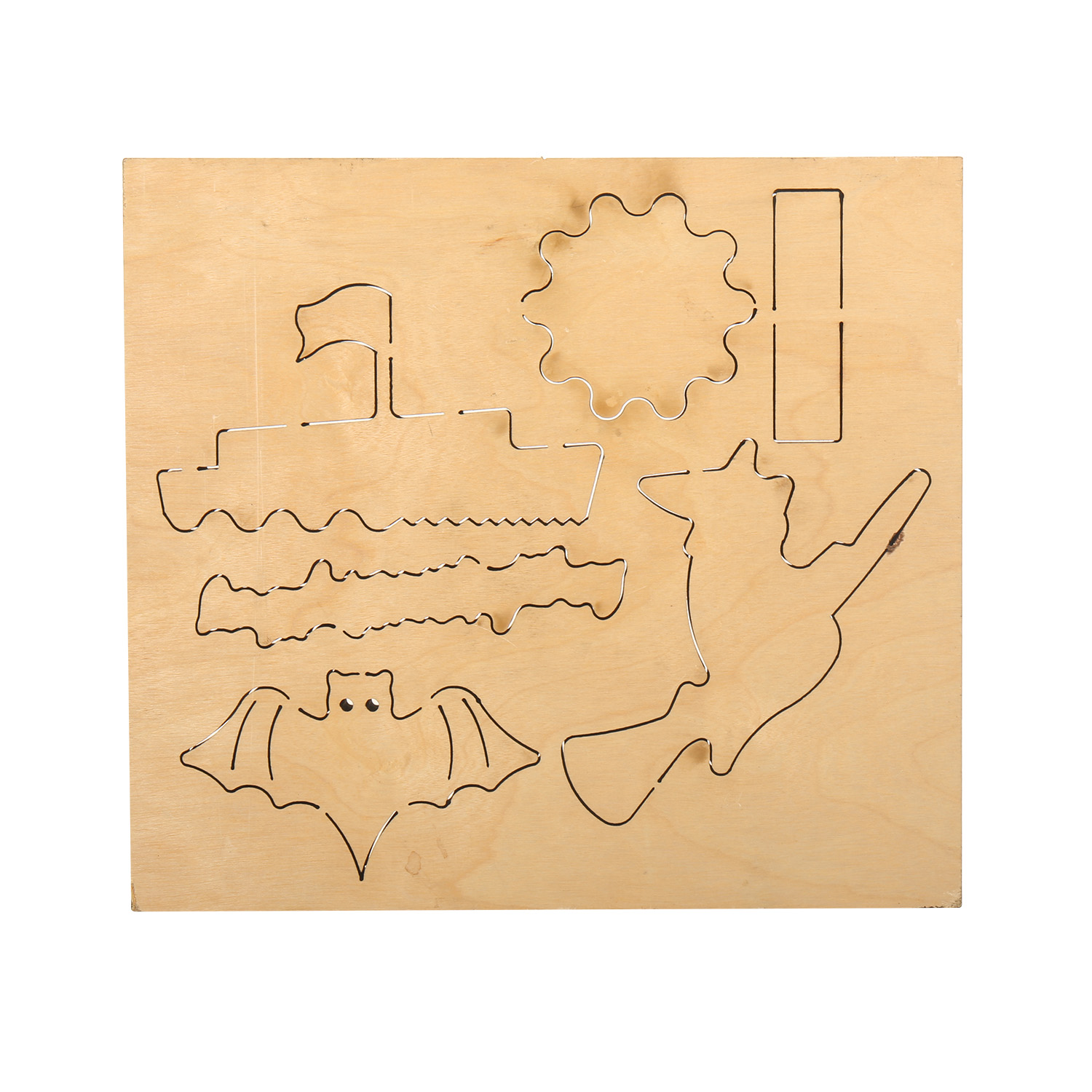

982C16711,400W / 600W peut être une découpe au laser unique de la tête de filière Machine de découpe de coupe de 18 mm et le panneau de 22mm modèle de découpe au laser, une feuille de caoutchouc de PVC 6-9mm (ajouter de l'oxygène peut couper la plaque en fer, acier inoxydable, 13mm peut faire modèle de couteau de type blister, à haut rendement, kerf uniforme, cohérente, l'erreur de précision est inférieure à 0,1 mm. l'entretien est simple. ne pas besoin de gaz. structure de l'équipement est petite zone .Need compacte pour l'installer. les armoires sont en tôle d'acier laminé à froid de haute qualité, un externe source de 220 V de puissance. et à faible coût. la technologie d'ajustement de couteau simple, logiciel de découpe et AutoCAD, CorelDraw, Adobe Photoshop peut modifier compatible le chemin fonctionnement manuel. le coût d'entretien est faible. permet d'économiser considérablement le coût de la matrice de découpe laser de production.

2, adopter le plus avancé tube laser à refroidissement à eau du type d'étanchéité C02 400W combinée avec une précision allant jusqu'à 0,05 mm de systèmes mécaniques de commande numérique. Non seulement vous La précision du laser meurent la fabrication, mais aussi de réduire les coûts de fabrication de la filière laser. Convient pour découpe laser planche de bois et de précision matrice laser électronique prise. Adopter la structure de portique, afin d'éviter le problème de la taille de l'écart de trajet optique que la machine laser de puissance élevée a.
3, Ne pas besoin d'ajouter de gaz auxiliaire à couper, la consommation dé découpe au laser est extrêmement faible. une source d'alimentation externe 220 V est ok. Et aucun délai de préparation d'ouverture. Les coûts de coupe est à seulement 5 RMB / heure
4, peut faire une seule fois une planche à découper en bois 1mm-22mm, panneau en plastique, en verre organique, panneau acrylique à une vitesse de 25-30m / h. Et la machine peut couper l'écart à 0.45mm, 0.71mm, 1.07mm, 1.42mm et ainsi de suite à la largeur du trait de scie de coupe uniforme également de haut en bas couture.

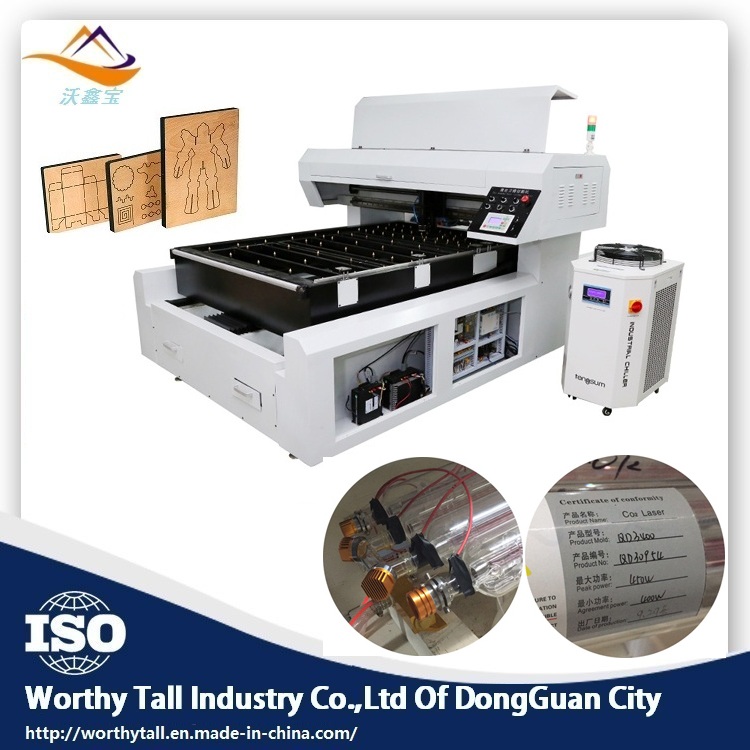

étiquette

Paramètres techniques

transmition

Guide de haute précision HIWIN vis
Type de laser CO2-courant continu stimulé par laser de verre
Moteur Server Inovance moteur de serveur de haute précision
Re-positionnement de précision + -0.02mm
Précision de coupe + -0.01mm
Planche à découper Épaisseur 1-25mm bois poly (Cut 1.5mm bord en acier inoxydable et 3 mm en acier normal lorsque Ajouter de l'oxygène gazeux)
Vitesse de coupe 1-35m / h (18mm planche de bois) 1-30m / h (18 mm de planche de bois)
Pièces pneumatiques: Taiwan-- AIRTAG
Meilleur format de fichiers DXF,DWG,AL,CDR,PLT (Auto Cad, Tirage au sort de base)
Taille de coupe Voyage longueur d'axe X: 1200mm axe Y longueur de Voyage: 1800mm
Puissance 4kW 220 V / 60 Hz 50 Hz
Puissance du laser 400W en-tête unique
Température de travail 0-45ºC
-Variateur de lumière 1 PCS
Outil 1 Les compositions de la boîte à outils
Mise au point Len 1 Pcs de
Tube laser 1 Pcs du tube laser QT 400W
Filtre à air à haut rendement 1 Ensembles
Smock ventilateur d'échappement 1 PCS
Eau froide CW-6000
garantie 12 mois (sauf tube laser et la lentille)
Poids 2000 kg Taille globale * 2300 * 3400 1500


Vidéo de travail:

https://www.facebook.com/permalink.php?story_fbid=529550174203623&id=100014459340286

Détails de la machine:


>>> Laser CO2 Tube Die Board Machine de découpe laser


1500W Die Conseil de découpe laser machine Paramètres techniques:


puissance de sortie laser 1500Watts écoulement axial source laser CO2
L'axe X-longueur Voyage 1300mm
L'axe Y-longueur de Voyage 2500mm
précision de coupe ± 0,05 mm
Repositionnement de précision ≤0.02mm
Largeur de coupe 0.45mm, 0.71mm, 1,05 / 1.07mm à une ligne (die board)
Moyenne. Vitesse de coupe 80-100meters / heure pour 18mm contreplaqué
système de contrôle ACGA carte de mouvement ACGA
Système de transmission Vis à billes et guidage linéaire
système d'entraînement 3 Axial Servo
Système optique Semi-optique
Structure mobile Portique
système Chiller Système de refroidissement spécial pour le système de générateur laser
entières tailles de table de la machine. 3500mm * 2500mm * 2000mm (1300x2500mm)
Laser Taille du générateur 1500W L1950 * W850 * H1350MM 800kgs
Poids G. 2000kgs / 2500KGS
Tension (Table de travail) Phrase unique 220V 50Hz
Tension (générateur laser) 3 Phrase 380V / 50Hz / 30A
Pression de source d'air accessoire 0.8Mpa
gaz de générateur de laser adapté He, N2, CO2 (99,99%)
H.S. Code 8456110090

Configuration standard de 1500W machine de découpe laser
Non. Nom Modèle Quantité
1 1000W / 1500W générateur de laser axial NT1500SM 1
2 table de travail 1300 * 2500MM 1
3 Laser logiciel de coupe CypCut 1
4 refroidisseur industriel pour le générateur laser CW-7500 EN 460H 1
5 refroidisseur industriel pour la table de travail AIS CW-5000 1
6 Échappement ventilateur 1100w CZR105E-11 1
7 Hotte 750w CZR90-7 1
8 sèche-Air 1.5m³ / min ND-10AA 1
9 Stabilisateur de tension 30KVA PH-330 1
10 Panasonic AC Servo moteur 1.5KW MHME152GCGM 1
11 Panasonic AC Servo moteur 3KW
1
12 Panasonic AC Servo moteur 0.4KW MHMJ042G1U 1
13 HIWIN vis R32 R32-10T3-FSI-2025-2186-0.05 2
14 HIWIN vis R25 R25-10T3-FSI-1411-1539-0.05 2
15 HIWIN Guide Rail de guidage linéaire 40 HCH40CA2R1610Z0C 1
16 HIWIN Guide Rail de guidage linéaire 30 HCH30CA2R2960Z0C 1
17 II-VI Lentille DIA 38.1mm 190.5mm FL 1
18 II-VI Réflecteur 50 mm DIA 10mm THK 1
19 II-VI Filtre CPL 50.0mm DIA 10.0mm THK 1
20 Moniteur d'ordinateur Windows 7 1



1000W Laser Générateur des composants clés
Non. Nom Fabricant Pays
1 POMPE ROOT`S 1500W NB600AL JAPON


2

BASSE TENSION APPAREIL DE CIRCUIT DE COMMANDE
SIEMENS ALLEMAGNE
IDEC JAPON
SCHNEIDER ALLEMAGNE
PHOENIX CONTACT ALLEMAGNE
3 SYSTÈME DE CAVITÉ RESONANCE OPTIQUES II-VI Etats-Unis
4 SYSTÈME D'EXPLOITATION INFORMATIQUE DELTA TAÏWAN

5

PNEUMATIQUE COMPOSANT
FESTO ALLEMAGNE
SMC JAPON
CAMOZZI ITALIE

6
INTERRUPTEUR ALIMENTATION
SEMIKRON

JAPON
MODULE DE CONTROLE

7

EAU CHEMIN COMPOSANT
SMC JAPON
CAMOZZI ITALIE
8 LASER CAPTEUR DE PUISSANCE Gentec-E CANADA






Caractéristiques de la machine:
  1. Adopter style Gantry et la structure de chemin laser mixte, lit table de machine rigide et stable dans le travail, un petit espace au sol nécessaire pour la machine, chemin optique laser court, adoptez importés reflètent miroir et l'objectif de l'Amérique pour faire chemin laser plus mince et la coupe plus forte.

  2. électronique intelligentetête de coupe au laser à venir avec système retouche automatique, le réglage automatique pour adapter les matériaux déchiquetés et de garder la précision de coupe.

  3. Adopter lecteur Panasonic Servo et système moteur, Taiwan HIWIN rail de guidage linéaire de précision pour maintenir la coupe de haute précision.

  4. système de fumée évacuation très efficace à venir avec dispositif de collecteur de poussière optimisé pour créer un environnement sain pour l'opérateur.

  5. système de contrôle automatique du gaz pour assurer une faible consommation d'énergie de fonctionnement de la consommation d'énergie et de la consommation de gaz.

  6. Le logiciel est facile à utiliser, simple et facile à comprendre

  7. Être équipé de la fonction de compensation de gaz de trajet optique qui peut éviter la différence et de la divergence du faisceau et pendant le processus de conduction par une perturbation de gaz, et peut toujours maintenir la pression positive de gaz propre dans la cavité optique pour empêcher la fumée externe et entrer.

  8. Être équipé du dispositif de compensation complète dans le chemin optique autonome développé, afin d'assurer la cohérence du diamètre du faisceau et la constance de la concentration dans la gamme de traitement.


Laser Machine de découpage Environnement d'exploitation Demande:
  1. Espace sol / surface occupée: Longueur Largeur 5meters 8m environ 40 mètres carrés

  2. Climatiser un pour Laser Générateur

  3. Haute Exigence de la Fondation: Fondation Béton, plat, solide et stable.

Demande d'équipement assistant pour lancer la machine de découpe laser:
  1. Compresseur d'air Un ensemble (Power 5KW ou 7.5KW 10HP, avec correspondance 0.6mpa gazomètre)

  2. Congélateur Sèche-linge Un Set (adjoint à utiliser avec compresseur d'air)

  3. 30KW stabilisateur de tension Un ensemble (peut être utilisé pour les deux laser et machine à cintreuse ensemble)


Assistant à l'aide du gaz et liquide
  1. Assistant à l'aide de gaz: CO2, He, N2 et O2 (pour couper la feuille de carte de fer)

  2. Liquide: Eau purifiée



Applications:
Il est largement utilisé dans l'impression, l'emballage, ajusteur, panneaux publicitaires, plaques métalliques ... etc. les industries.
Matériaux applicables:
Contre-plaqué, MDF, acrylique, fer, planche en acier, en acier inoxydable bord ... etc. métalliques et des matériaux non métalliques.



Service après-vente:


    1. ingénieur anglophone est disponible pour l'installation et la formation sous le coût d'achat autour de 5 jours.

    2. logiciel en anglais, l'installation et des instructions et des vidéos de formation connexes sont disponibles pour les utilisateurs finaux.

    3. En cas de problème ou des questions sur la technologie laser, vous pouvez toujours consulter WT Laser.

    4. Avec notre soutien de service à la clientèle orientée, les coûts d'entretien et de réparation seront maintenus bas.

    5. Garantie d'un an pour la machine est promise.

WT-LC1500-13251500W Die Conseil de découpe laser Image de la machine:




>>> Paquet & expédition
Chaque machine est bien emballé avec exportation standard boîte en bois.
Nous allons faire des photos pour la machine avant l'expédition et vous faire connaître le traitement de l'emballage et le chargement.



>>> Notre Expo Sino emballage Exibition


>>> Nos services
1. Notre machine est garantie pour un an, sans compter les pièces normales consommatrices.
2. le soutien technique 24 heures par email ou en appelant + 86-137-1262-4566.
3. Manuel anglais Convivial et CD vidéo pour la machine à l'aide et le maintien.
4. Notre logiciel anglais auto-développé peut faire toutes sortes de reconnaissance des formes.
5. Nous fournissons 1 an de garantie et de vie à long service d'ingénierie.

>>> S'il vous plaît nous le faire savoir
1.Quels la machine avez-vous besoin?
matériaux de 2.Quels seront traitées? La taille et l'épaisseur?
3.Quels est votre champ d'activité? Êtes-vous l'utilisateur final ou le distributeur?

Die Board Machine de découpe laser

Nous sommes également l'usine proffessional pour produire Board Die découpe laser MACHNE. Machine de découpe au laser CO2 de 400W. Machine de découpe au laser CO2 de 600W. Auto Machine Balde Bender pour la fabrication du conseil d'administration meurent et qui est également la experter dans la machine matelas Quiling pour la machine à coudre de l'industrie bedfabric, machine à piquer à aiguilles multiples. MDF machine de découpe au laser, la machine de découpe au laser à papier, machine de découpe au laser plastique, machine de découpe au laser en bois, machine de découpe laser acrylique, machine de découpe au laser de verre également les produits concurrentiel.


Plus d'informations produit, s'il vous plaît contactez-nous!Besoins des clients est ma poursuite!
