Machine de découpe laser WT-LC1250-2500 1500W Die Board
Paramètres techniques:
Puissance de sortie laser | Source laser CO2 à flux axial 1500Watts |
Longueur de déplacement de l'axe X | 1300 mm |
Longueur de déplacement de l'axe Y | 2500 mm |
Précision de coupe | ± 0,05 mm |
Précision de repositionnement | ≤ 0,02 mm |
Largeur de coupe | 0,45 mm, 0,71 mm, 1,05 / 1,07 mm sur une ligne (matrice) |
Moyenne. vitesse de coupe | 80-100 mètres / heure pour le contreplaqué de 18 mm |
Système de contrôle | Carte de mouvement PMAC PMAC |
Système de transmission | Vis à billes et guide linéaire |
Système de conduite | 3 Servo Axial |
Système optique | Semi-optique |
Structure en mouvement | Portique |
Système de refroidissement | Système de refroidissement spécial pour système de générateur laser |
Tailles entières de table de machine. | 3500 mm * 2500 mm * 2000 mm (1300x2500 mm) |
Taille du générateur laser 1500W | L1950 * W850 * H1350MM 800KGS |
G. Poids | 2000KGS / 2500KGS |
Tension (table de travail) | Phrase unique 220V 50Hz |
Tension (générateur laser) | 3 phrases 380V / 50Hz / 30A |
Pression de la source d'air accessoire | 0.8Mpa |
Gaz du générateur laser adapté | He, N2, CO2 (99,99%) |
H.S. Code | 8456110090 |
Configuration standard de la machine de découpe laser 1000W | |||
Non. | Nom | Modèle | Quantité |
1 | Générateur laser axial 1000W / 1500W | NT1500SM | 1 |
2 | table de travail | 1300 * 2500 MM | 1 |
3 | Logiciel de découpe laser | CypCut | 1 |
4 | Refroidisseur industriel pour générateur laser | CW-7500 EN 460H | 1 |
5 | Refroidisseur industriel pour table de travail | CW-5000 AIS | 1 |
6 | Ventilateur d'extraction 1100w | CZR105E-11 | 1 |
7 | Ventilateur d'extraction 750w | CZR90-7 | 1 |
8 | Sécheur d'air 1,5m³ / min | ND-10AA | 1 |
9 | Stabilisateur de tension 30KVA | PH-330 | 1 |
10 | Servomoteur AC Panasonic 1.5KW | MHME152GCGM | 1 |
11 | Servomoteur AC Panasonic 3KW | 1 | |
12 | Servomoteur AC Panasonic 0.4KW | MHMJ042G1U | 1 |
13 | Vis HIWIN R32 | R32-10T3-FSI-2025-2186-0.05 | 2 |
14 | Vis HIWIN R25 | R25-10T3-FSI-1411-1539-0.05 | 2 |
15 | Rail de guidage linéaire HIWIN 40 | HCH40CA2R1610Z0C | 1 |
16 | Rail de guidage linéaire HIWIN 30 | HCH30CA2R2960Z0C | 1 |
17 | Objectif II-VI | 38,1 mm DIA 190,5 mm FL | 1 |
18 | Réflecteur II-VI | 50 mm DIA 10 mm THK | 1 |
19 | Filtre CPL II-VI | 50,0 mm DIA 10,0 mm THK | 1 |
20 | Moniteur d'ordinateur | Windows 7 | 1 |
Composants clés du générateur laser 1000W | ||||
Non. | Nom | Fabricant | Pays | |
1 | POMPE ROOT`S | 1000 W | NB600AL | JAPON |
2 | APPAREIL DE CIRCUIT DE CONTRÔLE BASSE TENSION | SIEMENS | ALLEMAGNE | |
IDEC | JAPON | |||
SCHNEIDER | ALLEMAGNE | |||
CONTACT PHOENIX | ALLEMAGNE | |||
3 | SYSTÈME OPTIQUE À CAVITÉ RÉSONANTE | II-VI | Etats-Unis | |
4 | SYSTÈME D'EXPLOITATION INFORMATIQUE | DELTA | TAÏWAN | |
5 | COMPOSANT PNEUMATIQUE | FESTO | ALLEMAGNE | |
SMC | JAPON | |||
CAMOZZI | ITALIE | |||
6 | INTERRUPTEUR D'ALIMENTATION | SEMIKRON | JAPON | |
MODULE DE CONTROLE | ||||
7 | COMPOSANT DE VOIE D'EAU | SMC | JAPON | |
CAMOZZI | ITALIE | |||
8 | CAPTEUR DE PUISSANCE LASER | GENTEC-E | CANADA |
Caractéristiques de la machine:
Adoptez le style de portique et la structure de chemin laser mixte, le lit de table de la machine dur et stable en fonctionnement, le petit espace au sol requis pour la machine, le chemin optique laser court, adoptez le miroir et la lentille importés d'Amérique pour rendre le chemin laser plus mince et la coupe plus forte.
Tête de découpe laser électronique intelligente avec système de contact automatique, ajustement automatique pour adapter les matériaux irréguliers et maintenir la précision de coupe.
Adoptez le système de servomoteur et de moteur Panasonic, le rail de guidage linéaire de précision Taiwan HIWIN pour maintenir une coupe de haute précision.
Système d'évacuation des fumées très efficace avec un dispositif de dépoussiérage optimisé pour créer un environnement sain pour l'opérateur.
Système de contrôle automatique du gaz pour assurer une faible consommation d'énergie et une consommation de gaz.
Le logiciel est facile à utiliser, simple et facile à comprendre
Être équipé de la fonction de compensation de gaz de chemin optique qui peut éviter la différence et la divergence du faisceau et pendant le processus de conduction par perturbation du gaz, et peut toujours maintenir la pression positive du gaz propre dans la cavité optique pour empêcher la fumée externe et entrer.
Etre équipé du dispositif de compensation complet en chemin optique de développement autonome, pour assurer la cohérence du diamètre du faisceau et la constance de la mise au point dans toute la plage de traitement.
Demande d'environnement d'exploitation de machine de découpe laser:
Espace au sol / zone occupée: longueur 8 mètres largeur 5 mètres environ 40 mètres carrés
Air-Condition One Set pour générateur laser
Exigence élevée de fondation: Fondation en béton, plate, solide et stable.
Demande d'équipement d'assistant pour faire fonctionner la machine de découpe laser:
Compresseur d'air un ensemble (puissance 5KW ou 7,5KW 10HP, match avec le gasholder 0.6MPA)
Congélateur Sèche-linge One Set (Assistant à utiliser avec le compresseur d'air)
Un ensemble de stabilisateur de tension 30KW (peut être utilisé pour le laser et la cintreuse ensemble)
Assistant utilisant le gaz et le liquide
Assistant utilisant du gaz: CO2, He, N2 et O2 (pour découper des plaques de fer)
Liquide: eau purifiée
Applications:
Il est largement utilisé dans l'impression, l'emballage, la fabrication de matrices, les enseignes publicitaires, les plaques métalliques… etc. les industries.
Matériaux applicables:
Contreplaqué, panneau MDF, acrylique, panneau de fer, panneau d'acier, panneau d'acier inoxydable… etc. matériaux métalliques et non métalliques.
Service après-vente:
Un ingénieur anglophone est disponible pour l'installation et la formation sous le coût d'achat d'environ 5 jours.
Le logiciel en anglais, l'installation et les instructions et vidéos de formation associées sont disponibles pour les utilisateurs finaux.
En cas de problème ou de question sur la technologie laser, vous pouvez toujours vous référer à WT Laser.
Grâce à notre service d'assistance orienté client, les coûts de maintenance et de réparation resteront bas.
Une garantie d'un an pour la machine est promise.

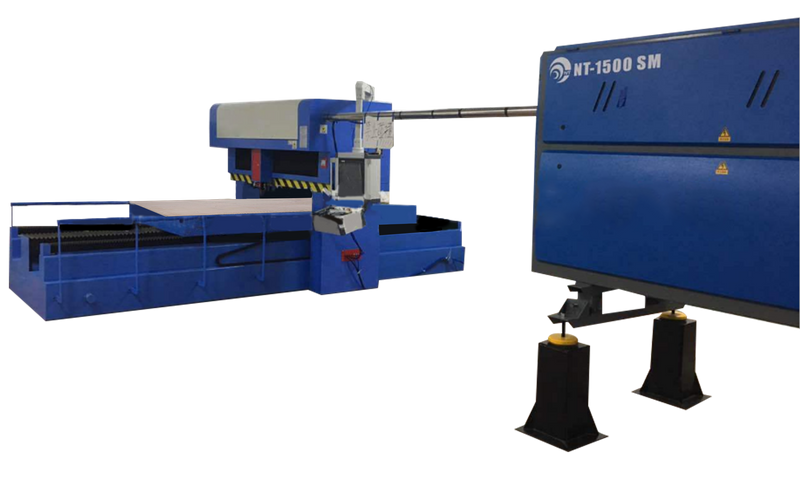

WT-LC1500-13251500W Die Board Machine de découpe laser Image:
