Machine de découpe laser CO2 en bois plate et rotative pour la fabrication de panneaux

Poids:
Quantité:
  • WT-1000W
  • WT
  • 8456110090
Règle en acier Die Making Machine Die Board Machine de découpe laser machine à cintrer automatique


Machine de découpe laser scellée au CO2 1500W-Axial-Flow-CO2

Paramètres techniques:

Puissance de sortie laser Source laser CO2 à flux axial 1500Watts
Longueur de déplacement de l'axe X 1300 mm
Longueur de déplacement de l'axe Y 2500 mm
Précision de coupe ± 0,05 mm
Précision de repositionnement ≤ 0,02 mm
Largeur de coupe 0,45 mm, 0,71 mm, 1,05 / 1,07 mm sur une ligne (matrice)
Moyenne. vitesse de coupe 80-100 mètres / heure pour le contreplaqué de 18 mm
Système de contrôle Carte de mouvement PMAC PMAC
Système de transmission Vis à billes et guide linéaire
Système de conduite 3 Servo Axial
Système optique Semi-optique
Structure en mouvement Portique
Système de refroidissement Système de refroidissement spécial pour système de générateur laser
Tailles entières de table de machine. 3500 mm * 2500 mm * 2000 mm (1300x2500 mm)
Taille du générateur laser 1500W L1950 * W850 * H1350MM 800KGS
G. Poids 2000KGS / 2500KGS
Tension (table de travail) Phrase unique 220V 50Hz
Tension (générateur laser) 3 phrases 380V / 50Hz / 30A
Pression de la source d'air accessoire 0.8Mpa
Gaz du générateur laser adapté He, N2, CO2 (99,99%)
H.S. Code 8456110090


Configuration standard de la machine de découpe laser 1000W
Non. Nom Modèle Quantité
1 Générateur laser axial 1000W / 1500W NT1500SM 1
2 table de travail 1300 * 2500 MM 1
3 Logiciel de découpe laser CypCut 1
4 Refroidisseur industriel pour générateur laser CW-7500 EN 460H 1
5 Refroidisseur industriel pour table de travail CW-5000 AIS 1
6 Ventilateur d'extraction 1100w CZR105E-11 1
7 Ventilateur d'extraction 750w CZR90-7 1
8 Sécheur d'air 1,5m³ / min ND-10AA 1
9 Stabilisateur de tension 30KVA PH-330 1
10 Servomoteur AC Panasonic 1.5KW MHME152GCGM 1
11 Servomoteur AC Panasonic 3KW
1
12 Servomoteur AC Panasonic 0.4KW MHMJ042G1U 1
13 Vis HIWIN R32 R32-10T3-FSI-2025-2186-0.05 2
14 Vis HIWIN R25 R25-10T3-FSI-1411-1539-0.05 2
15 Rail de guidage linéaire HIWIN 40 HCH40CA2R1610Z0C 1
16 Rail de guidage linéaire HIWIN 30 HCH30CA2R2960Z0C 1
17 Objectif II-VI 38,1 mm DIA 190,5 mm FL 1
18 Réflecteur II-VI 50 mm DIA 10 mm THK 1
19 Filtre CPL II-VI 50,0 mm DIA 10,0 mm THK 1
20 Moniteur d'ordinateur Windows 7 1

982C1634 - 副本

Composants clés du générateur laser 1000W
Non. Nom Fabricant Pays
1 POMPE ROOT`S 1000 W NB600AL JAPON


2

APPAREIL DE CIRCUIT DE CONTRÔLE BASSE TENSION
SIEMENS ALLEMAGNE
IDEC JAPON
SCHNEIDER ALLEMAGNE
CONTACT PHOENIX ALLEMAGNE
3 SYSTÈME OPTIQUE À CAVITÉ RÉSONANTE II-VI Etats-Unis
4 SYSTÈME D'EXPLOITATION INFORMATIQUE DELTA TAÏWAN

5

COMPOSANT PNEUMATIQUE
FESTO ALLEMAGNE
SMC JAPON
CAMOZZI ITALIE

6
INTERRUPTEUR D'ALIMENTATION
SEMIKRON

JAPON
MODULE DE CONTROLE

7

COMPOSANT DE VOIE D'EAU
SMC JAPON
CAMOZZI ITALIE
8 CAPTEUR DE PUISSANCE LASER GENTEC-E CANADA


Caractéristiques de la machine:

  1. Adoptez le style de portique et la structure de chemin laser mixte, le lit de table de la machine dur et stable en fonctionnement, le petit espace au sol requis pour la machine, le chemin optique laser court, adoptez le miroir et la lentille importés d'Amérique pour rendre le chemin laser plus mince et la coupe plus forte.

  2. Tête de découpe laser électronique intelligente avec système de contact automatique, ajustement automatique pour adapter les matériaux irréguliers et maintenir la précision de coupe.

  3. Adoptez le système de servomoteur et de moteur Panasonic, le rail de guidage linéaire de précision Taiwan HIWIN pour maintenir une coupe de haute précision.

  4. Système d'évacuation des fumées très efficace avec un dispositif de dépoussiérage optimisé pour créer un environnement sain pour l'opérateur.

  5. Système de contrôle automatique du gaz pour assurer une faible consommation d'énergie et une consommation de gaz.

  6. Le logiciel est facile à utiliser, simple et facile à comprendre

  7. Être équipé de la fonction de compensation de gaz de chemin optique qui peut éviter la différence et la divergence du faisceau et pendant le processus de conduction par perturbation du gaz, et peut toujours maintenir la pression positive du gaz propre dans la cavité optique pour empêcher la fumée externe et entrer.

  8. Etre équipé du dispositif de compensation complet en chemin optique de développement autonome, pour assurer la cohérence du diamètre du faisceau et la constance de la mise au point dans toute la plage de traitement.


Demande d'environnement d'exploitation de machine de découpe laser:

  1. Espace au sol / zone occupée: longueur 8 mètres largeur 5 mètres environ 40 mètres carrés

  2. Air-Condition One Set pour générateur laser

  3. Exigence élevée de fondation: Fondation en béton, plate, solide et stable.


Demande d'équipement d'assistant pour faire fonctionner la machine de découpe laser:

  1. Compresseur d'air un ensemble (puissance 5KW ou 7,5KW 10HP, match avec le gasholder 0.6MPA)

  2. Congélateur Sèche-linge One Set (Assistant à utiliser avec le compresseur d'air)

  3. Un ensemble de stabilisateur de tension 30KW (peut être utilisé pour le laser et la cintreuse ensemble)


Assistant utilisant le gaz et le liquide

  1. Assistant utilisant du gaz: CO2, He, N2 et O2 (pour découper des plaques de fer)

  2. Liquide: eau purifiée

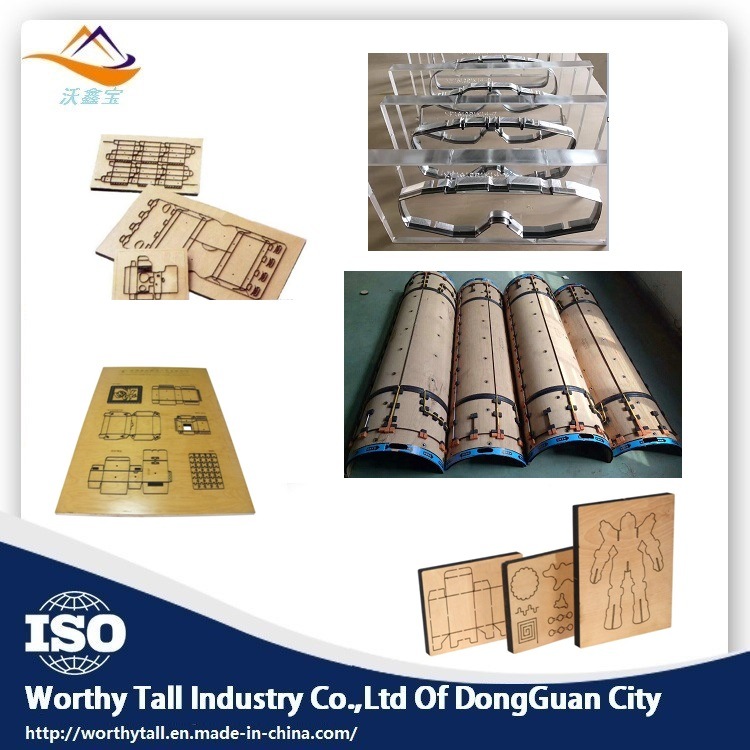

Applications:
Il est largement utilisé dans l'impression, l'emballage, la fabrication de matrices, les enseignes publicitaires, les plaques métalliques… etc. les industries.
Matériaux applicables:
Contreplaqué, panneau MDF, acrylique, panneau de fer, panneau d'acier, panneau d'acier inoxydable… etc. matériaux métalliques et non métalliques.


Service après-vente:


    1. Un ingénieur anglophone est disponible pour l'installation et la formation sous le coût d'achat d'environ 5 jours.

    2. Le logiciel en anglais, l'installation et les instructions et vidéos de formation associées sont disponibles pour les utilisateurs finaux.

    3. En cas de problème ou de question sur la technologie laser, vous pouvez toujours vous référer à WT Laser.

    4. Grâce à notre service d'assistance orienté client, les coûts de maintenance et de réparation resteront bas.

    5. Une garantie d'un an pour la machine est promise.


WT-LC1500-13251500W Die Board Machine de découpe laser Image:
1
982C1635

982C1615
982C1637


Machine de découpe laser CO2 en bois plate et rotative pour la fabrication de panneaux

>>> Paquet et expédition

Chaque machine est bien emballée avec une boîte en bois standard d'exportation.
Nous ferons des photos pour la machine avant l'expédition et vous informerons du traitement de l'emballage et du chargement.


>>> Notre exposition 2018 Sino Packing Expo
Machine de découpe laser CO2 en bois plate et rotative pour la fabrication de panneaux


>>> Nos services
1. Notre machine est garantie un an, sans compter les pièces de consommation normales.
2. Assistance technique 24 heures sur 24 par e-mail ou en appelant le + 86-137-1262-4566.
3. Manuel en anglais convivial et CD vidéo pour l'utilisation et l'entretien de la machine.
4. Notre logiciel anglais développé par nos soins peut effectuer toutes sortes de reconnaissance de formes.
5. Nous fournissons une garantie d'un an et un service d'ingénierie à vie.


>>> S'il vous plaît laissez-nous savoir
1. de quelle machine avez-vous besoin?
2. quels matériaux seront traités? La taille et l'épaisseur?
3. quelle est la portée de votre entreprise? Êtes-vous un utilisateur final ou un distributeur?


Pour plus d'informations sur les produits, veuillez nous contacter!Les besoins du client sont ma poursuite!
