Machine de découpe laser non métallique

Une machine de découpe laser non métallique est une machine de découpe laser autre que la coupe de métal, telle quemachine de découpe laser en cuir, machine de découpe laser pour tissu, machine de découpe laser pour artisanat, machine de découpe laser acrylique, machine de découpe laser modèle de couteau, machine de découpe laser pour marbre, machine de découpe laser électronique et ainsi de suite.

Cause de développement

Les machines de découpe laser non métalliques sont des machines de découpe laser autres que les métaux, tels que le cuir, les tissus, l'artisanat, l'acrylique, les gabarits de couteaux, le marbre, l'électronique, etc. Les machines de découpe laser requises par ces industries sont différentes des machines de découpe laser. Ce dont ils ont besoin, c'est d'un autre type d'équipement. Ce type d’équipement est une machine de découpe laser non métallique. Dans les machines de découpe laser non métalliques, chaque industrie a sa propre machine de découpe laser, qui convient le mieux, telle que la machine de découpe acrylique, le laser pour cuir. Les machines de découpe et autres industries sont appropriées, mais les machines de découpe laser qui ne conviennent pas à l'industrie, et non à l'industrie des métaux, sont toutes des machines de découpe laser non métalliques.

principe de fonctionnement

Le découpage dit laser non métallique est l'énergie libérée lorsque le faisceau laser est irradié sur la surface du matériau non métallique pour faire fondre et évaporer la pièce à usiner, de manière à atteindre le but de couper et de graver avec une grande précision, coupe rapide, non limitée à la limitation du motif de coupe, à la composition automatique Économisez des matériaux, coupez en douceur et réduisez les coûts de traitement.

Paramètre

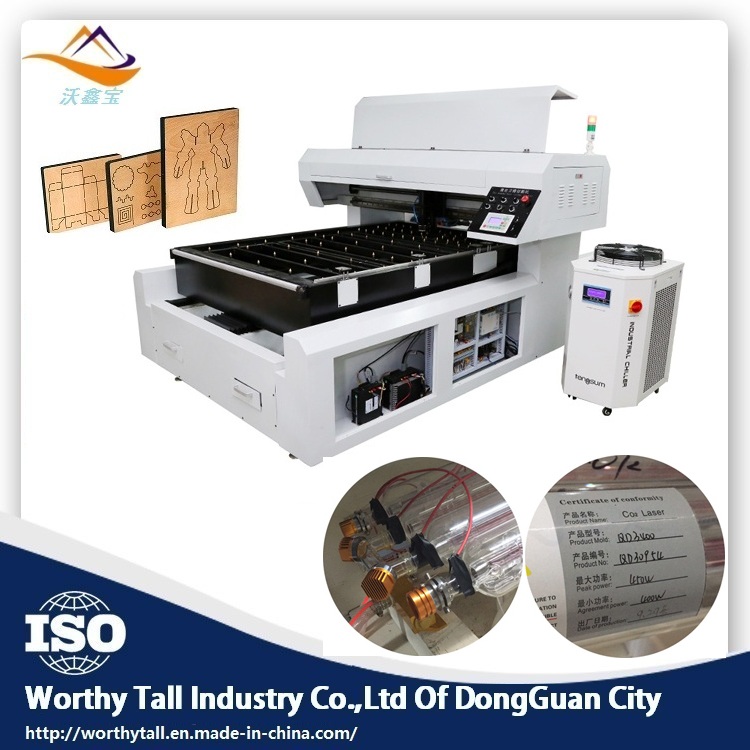

Machine de découpe laser non métallique

Laser CO2 RF non emballé de type laser (10.6μm)

Puissance nominale 200W / 400W à adaptation automatique

Gamme de puissance D201: 5-275W D401: 10-480W

Méthode de refroidissement

Système informatique de découpe automatique

Système d'entraînement du moteur

Taille 4050mm * 2050mm * 1600mm

Poids brut: 1250kg Poids net: 1200kg

Système / format compatible Windows XP / DXF, PLT, ENG, code G

Exigences environnementales Température 10 ° C-35 ° C Humidité 30% -80%

Alimentation 3PH + 1 / 380V50HZ

Précautions

1, la couture de coupe est bonne: la fente de coupe au laser est généralement de 0,10 mm à 0,20 mm; par exemple: la fente de la machine de découpe laser de la branche de production nationale est probablement contrôlée à 0,15 mm

2, la surface de coupe est lisse: la surface de coupe découpée au laser n’a pas de méthode de bavure;

3, petite déformation thermique: traitement des fentes laser de traitement au laser sont fines, rapides, énergie concentrée, de sorte que la chaleur transférée au matériau en cours de coupe est faible, provoquant la déformation du matériau est également très petite;

4. Convient au traitement de produits de grande taille: le coût de fabrication du moule des produits de grande taille est très élevé, le traitement au laser ne nécessite aucune fabrication de moule et le traitement au laser évite complètement l'affaissement formé lorsque le matériau est poinçonné et cisaillé, ce qui peut considérablement réduire le coût de production de l'entreprise. Améliorer la qualité du produit;

5, très approprié pour le développement de nouveaux produits, raccourcissez le cycle de développement: une fois que les dessins du produit sont formés, le traitement au laser peut être effectué immédiatement, vous pouvez obtenir le nouveau produit dans les meilleurs délais;

6. Économie de matériel: le traitement au laser adopte une programmation informatique permettant de définir des matériaux de formes différentes afin de maximiser l'utilisation des matériaux.

travail d'entretien

Premièrement: remplacement de l’eau et nettoyage du réservoir d’eau Recommandation: Nettoyez le réservoir d’eau et remplacez l’eau en circulation une fois par semaine. Remarque: le tube laser doit être rempli d'eau en circulation avant de travailler. La qualité de l'eau et la température de l'eau en circulation affectent directement la durée de vie du tube laser. Il est recommandé d'utiliser de l'eau pure et de contrôler la température de l'eau en dessous de 35 ° C. S'il dépasse 35 ° C, il est nécessaire de remplacer l'eau en circulation ou d'ajouter des glaçons dans l'eau pour abaisser la température de l'eau. (Il est recommandé à l'utilisateur de choisir une machine de refroidissement ou d'utiliser deux réservoirs d'eau). Nettoyage du réservoir d'eau: coupez l'alimentation électrique, débranchez le tuyau d'arrivée d'eau, laissez l'eau du tube laser s'écouler automatiquement dans le réservoir d'eau, ouvrez le réservoir d'eau, retirez la pompe à eau et enlevez les saletés sur l'eau pompe. Nettoyez le réservoir d'eau, remplacez l'eau de circulation, replacez la pompe à eau dans le réservoir d'eau, insérez le tuyau d'eau raccordé à la pompe à eau dans l'entrée d'eau et organisez les joints. Alimentez la pompe séparément et laissez-la fonctionner pendant 2-3 minutes (remplissez le tube laser avec de l'eau en circulation).

Deuxièmement, le nettoyage du ventilateur L'utilisation à long terme du ventilateur causera beaucoup de poussière solide à l'intérieur du ventilateur, de sorte que le ventilateur produira beaucoup de bruit et ne favorisera pas non plus la désodorisation et l'extraction. Lorsque l'aspiration du ventilateur est insuffisante, l'alimentation est d'abord coupée, le tuyau d'entrée d'air et le tuyau de sortie d'air du ventilateur sont enlevés, la poussière à l'intérieur est enlevée, puis le ventilateur est inversé et les pales du ventilateur sont tirées. jusqu'à ce qu'il soit propre. Puis installez le ventilateur.

Trois: nettoyage de la lentille (il est recommandé d'éteindre l'équipement avant de travailler tous les jours avant de travailler.) Il y a 3 miroirs et un miroir de focalisation sur la machine à graver (le miroir n ° 1 est situé à la sortie du tube laser, le miroir n ° 2 est situé à l'extrémité gauche du faisceau, le miroir n ° 3 est situé en haut de la partie fixe de la tête laser et le miroir de focalisation est situé dans le corps réglable de la partie inférieure de la tête laser. Le laser est réfléchi par ces lentilles, il est focalisé et émis par la tête laser. La lentille est facilement tachée de poussière ou d’autres contaminants, entraînant une perte du laser ou des dommages. ne retirez pas les objectifs n ° 1 et n ° 2. Essuyez simplement l'objectif avec la solution de nettoyage le long du centre de l'objectif. Effet rotatif Edge. L’objectif n ° 3 et le miroir de mise au point doivent être retirés du cadre, et essuyé de la même manière. Une fois l’essuyage terminé, il peut être remis en place dès que t est. Remarque: 1. La lentille doit être essuyée doucement et le revêtement de surface ne doit pas être endommagé. 2. Le processus d'essuyage doit être manipulé avec précaution pour l'empêcher de tomber. 3. Assurez-vous de garder la surface concave vers le bas lors de l'installation du miroir de mise au point.

Quatrièmement, le nettoyage du rail de guidage (recommandé une fois tous les six mois, opération d’arrêt) est l’un des composants essentiels de l’équipement; sa fonction est de guider et de soutenir. Afin de garantir une précision d'usinage élevée, le rail de guidage et la ligne droite doivent présenter une grande précision de guidage et une bonne stabilité de déplacement. Pendant le fonctionnement de l'équipement, une grande quantité de poussière et de fumée corrosives sera générée lors du traitement de la pièce. Sur la base du dépôt à long terme de la fumée et de la poussière sur la surface du rail de guidage et de l’arbre linéaire, la précision d’usinage de l’équipement en sera grandement affectée. Un point de gravure est formé sur la surface de l'axe linéaire du rail de guidage pour raccourcir la durée de vie du dispositif. Pour que la machine fonctionne de manière stable et pour assurer la qualité des produits, il est nécessaire de procéder à la maintenance quotidienne des rails de guidage et des axes linéaires. Remarque: Préparez le guide de nettoyage - chiffon en coton sec, huile lubrifiante. Le rail de guidage de la machine à graver est divisé en rail de guidage linéaire et rail de guidage à rouleaux. Dans la série YM, le guide linéaire est utilisé dans la direction X et le guide de rouleau est utilisé dans la direction Y.

La maintenance de la machine de découpe laser non métallique est différente de la maintenance de la machine de découpe laser. Il est nécessaire de comprendre le matériau du produit traité pour l'analyse et le débogage requis pour le dispositif laser correspondant au produit modifié. De cette manière, la durée de vie de la machine de découpe laser non métallique peut être prolongée plus efficacement.
