Caractéristiques:
| prénom | Type et marque | Remarque |
1, partie source laser |
1 | Source laser | SLZ | SunTop |
2 | Lentille | II VI | Etats-Unis |
2, pièces de machine |
3 | Guide de vis | TBI | TAÏWAN |
4 | Miroir tournant | II VI Ф50mm | Etats-Unis |
5 | Focus Len | II VI Ф38,1 mm | Etats-Unis |
6 | Moteur de serveur | FEI LI MEI | TAÏWAN |
7 | Système de contrôle | SYNTEC CNC SYSTEM | TAÏWAN |
8 | Ventilateur de tirage | 2,2 kW | |
9 | Réducteur | Shimpo | Japon |
10 | Refroidisseur | | Chine |
11 | Système de lubrification | | Lubrification automatique |
12 | Distance de parcours | WTPM2512 | 2450x1250mm |
Précision de pointage plate | ± 0,03 mm |
Flat die Max Vitesse de ralenti | 12m / min |
Taille | 8500x5500x1800mm |
13 | Distance de parcours | WTPB2512 | 2450x1250mm |
Précision de pointage plate | ± 0,01 mm |
Flat die Max Vitesse de ralenti | 12m / min |
Taille | 8500x5500x2200mm |
14 | Rotation de la distance de déplacement de la matrice | WTYH8019 | D800x3000mm |
Rotate die Pointing Precision | ± 0.1 mm / 1000mm |
Rotate die Max ralenti | 10m / min |
Taille | 8500x1500x2200mm |
15 | Die et Die Taille de la machine | WTPB2512 & WTYH8019 | 8500x7500x2200mm |
16 | Tension | 380V ± 5% | |
17 | Source d'alimentation laser 1000 W | 15KW Electricité | 1,1 m / min Vitesse de coupe (± 10%) |
Source d'alimentation laser 1500 W | Electricité 18KW | Vitesse de coupe de 1,7 m / min (± 10%) |
Source d'alimentation laser 2000 W | 21KW Electricité | 2.4m / min Vitesse de coupe (± 10%) |
18 | Mélange de gaz laser | CO2: N2: He est 3%: 30%: 67%, pureté du gaz 99,999% |
19 | Gaz de protection | N2 | Pureté du gaz 99.999% |
20 | Gaz auxiliaire pour couper le fer | O2 | fer à couper |
3, Pièces auxiliaires Ajouté par les clients |
21 | Compresseur d'air | La capacité est supérieure à 1 cube | |
22 | Sèche-linge | La capacité est supérieure à 1 cube | |
23 | Stabilisateur de tension | 50KW | |
24 | Air Vessel | Pas moins de 0,6 cube | |
4, structure de la machine entière |
25 | Cadre de la machine | Acier de construction haut et léger | WT |
Attaché: 1. Les caractères de plat et de rotation meurent machine de découpage de laser: 1, source laser autonome et structure de la machine La machine entière est stable et fiable. 2,10 ans d'expérience professionnelle dans la production de grands équipements laser, offrant une technologie de son, un service rapide et une protection à long terme. 3, utilisant un mode unique de gaz laser hybride et de veille, le coût est de 2/3 de produits similaires, économie d’énergie.

4, la machine adopte de l'acier de construction à haute résistance, et utilise la trempe pour contraindre le processus, afin d'assurer un fonctionnement à long terme sans distorsion. 5, tête de découpe laser avec système d'asservissement à induction pour assurer que l'espace de coupe n'est pas affecté par la plaque inégale; processus de coupe peut changer la largeur de la fente de coupe (système de réglage servo) sans arrêter la machine. 6, tête de découpe laser avec fonction anti-collision. 7, jusqu'à trois coupes de largeur différentes peuvent être coupées sur le même tableau de découpe. 8, dispositif centralisé unique de dépoussiérage, de sorte que la fumée générée pendant la coupe, les émissions de poussière soient éliminées de manière opportune et efficace, afin de rendre l'environnement de traitement plus propre. 9, la machine avec la fonction de serrage pneumatique, la plaque de coupe ne bougera pas. 10, la machine avec la fonction d'entrée de planche à découper, donc facile à charger le conseil, la planche à découper ne sera pas rayée bois thimble plate-forme. 11, Le système CNC sans aucune restriction de la version WINDOWS. L'utilisation d'un câble réseau pour connecter l'équipement ne se produira pas, les fichiers perdus, l'infection par un virus informatique ou le système de carte ne peut pas trouver le matériel. 12, Rotation Die Machine Use Conception de structure d'arbre excentrique. L'arbre ne sera pas brûlé directement lors de la coupe au laser, afin d'assurer un fonctionnement à haute intensité et à long terme sans déformation. pour éviter le même type de produits coaxiaux provenant d'autres défauts de combustion en usine. 13, la partie support de la matrice rotative du rail peut glisser librement, selon les besoins, pour assurer une précision de coupe. 14, utilisation de la machine tournante et plate de split (deux machines utilisant un système séparé), la machine fonctionne de manière plus stable et fiable.

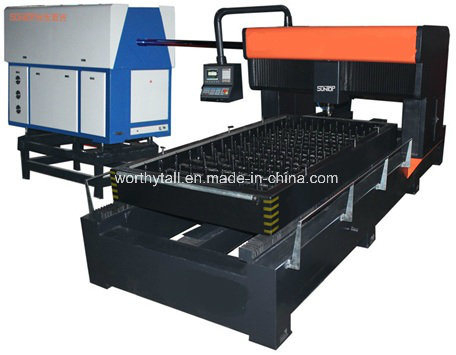

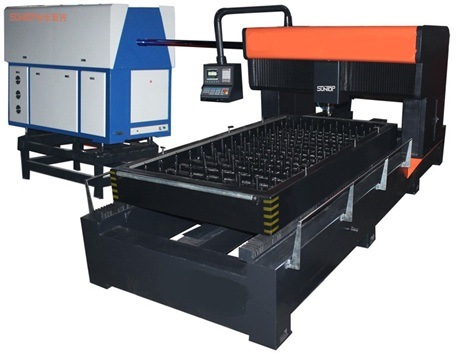

2. Photos de plat et rotation machine de découpe laser: 1, découpeuse économique à laser CNC WTPM2512

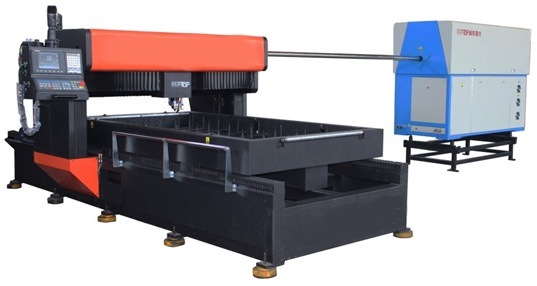

2, découpeuse laser de haute précision de commande numérique par ordinateur WTPB2512

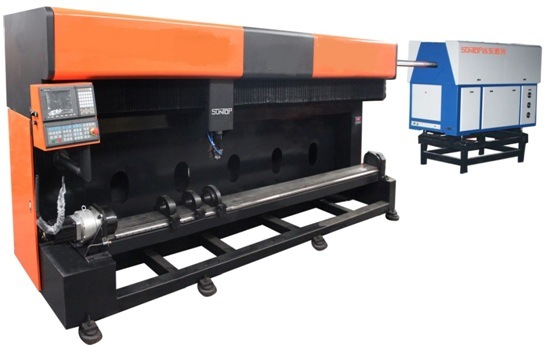

Remarque: planéité du sol ± 10 mm. 3, WTYH8019 Rotate Die CNC Machine de découpe laser

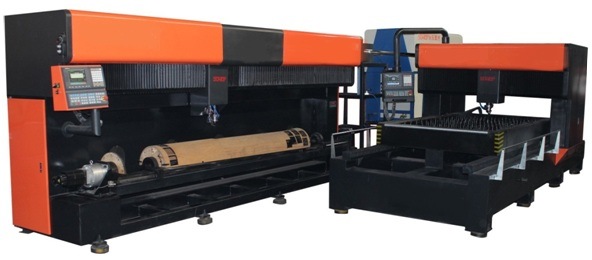

Remarque: planéité du sol ± 10 mm. 4, WTPB2512 & WTYH8019 Flat And Rotation Die Machine de découpe laser CNC

Remarque: planéité du sol ± 10 mm.
