Qu'est-ce que la machine à cintrer automatique pour la découpe? Machine à cintrer les lames automatique?

Qu'est-ce que la machine à cintrer automatique pour la découpe? Machine à cintrer les lames automatique?

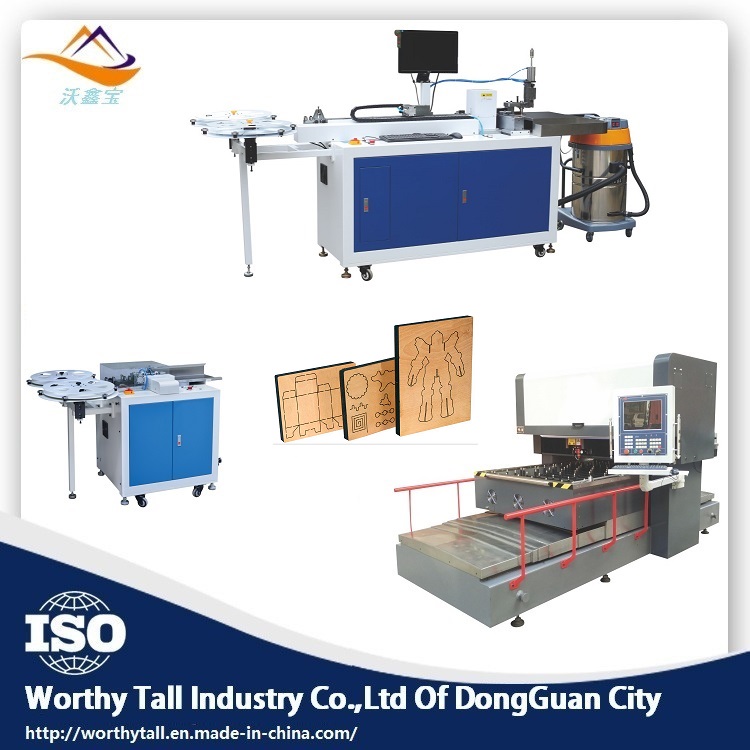

Machine à cintrer à lame automatique Machine à cintrer automatique pour découpage à la matrice Machine à cintrer de précision / fabrication de découpage

Plieuse automatique pour la découpepeut être divisé en vitesses haute, moyenne et basse, et peut être amélioré mécaniquement. Largement utilisé dans la production de gabarits de couteaux de haute précision pour l'électronique et l'optoélectronique. De nos jours, les industries de l’électronique, de l’imprimerie et des emballages se développent rapidement et, en tant qu’industrie auxiliaire, l’industrie de transformation du carton à découper (die-die) s’est considérablement développée. Avec l’augmentation de la part de marché, de plus en plus d’entreprises et de fonds sont entrés dans l’industrie, ce qui a rendu l’industrie de la transformation du couteau très rentable, dans une situation difficile. Cependant, dans le marché où la concurrence est le facteur principal, en plus de la réduction des coûts de production, l'amélioration de l'efficacité de la production est également un facteur important pour gagner la concurrence. La machine à cintrer automatique pour ordinateur est l’un des deux équipements de base de la production de matrice, qui joue un rôle important dans l’efficacité et la précision de la découpe.

Portée d'utilisation

1: La machine à cintrer est utilisée pour divers lasers et plaques fabriquées à la main pour les boîtes de couleurs, les boîtes à vin, les étuis à cigarettes et les couteaux compliqués.

2: La machine à cintrer est utilisée dans l'industrie de l'impression et de l'emballage, matrice laser, poupée, couteau en plastique, usine de découpe manuelle.

1: s'adapter à l'outil

(1) Épaisseur: 0.45-1.07mm Hauteur: 8.0-24 mm

(2) Epaisseur: 0.45-1.42mm Hauteur: 8.0-32 mm

2: d'abord courber puis couper, de sorte que la surface de cisaillement soit plate, sans bavure, améliore considérablement la précision de la matrice.

3: Tête de couteau mobile bidirectionnelle, pouvant être utilisée pour alimenter les couteaux dans deux directions différentes, dans le sens contraire des aiguilles d'une montre et dans le sens des aiguilles d'une montre.

4: Dispositif de pont entièrement automatique, définissez arbitrairement la largeur du pont.

5: La coupe externe d’olécranon de précision peut effectuer un travail continu, précis et rapide.

Les caractéristiques

1: La machine à cintrer automatique adopte l’interface de la plateforme AUTO CAD, dessinant plus rapidement et avec plus de précision. Logiciel d'exploitation facile à apprendre, pratique et efficace. La machine à plier automatique est complètement indépendante du brevet logiciel. Le logiciel prend en charge les formats DXF, NC, AI, PLT et autres graphiques, et peut être mis à niveau gratuitement à vie.

2: Les pièces mécaniques de haute précision de la plieuse automatique et les excellents composants électroniques garantissent la précision et la cohérence du couteau de pliage.

3: La conception professionnelle unique de la machine à cintrer automatique, dotée d'une fonction d'édition de pliage puissante, permet de réaliser le fonctionnement du couteau de pliage, la position du pont et l'embouchure de l'aigle sur la même machine, ce qui réduit considérablement la charge de travail de l'opérateur. Il peut être directement chargé dans la machine de découpe. Bon modèle.

4: La machine à cintrer automatique adopte la matrice incurvée en acier importé, qui a une bonne ténacité, une haute résistance et une grande durabilité.

5: La machine à cintrer automatique adopte une méthode de «coupe» après le pliage pour améliorer la vitesse et la précision de coupe.

6: Mode de traitement de machine à cintrer simple / unique groupe / multi-groupe, réalisez le traitement automatique en lots.

7: La machine à cintrer automatique est entraînée par un servomoteur haute performance importé, ce qui améliore considérablement l'efficacité de la production et réduit le taux d'échec. 8: Système de correction automatique visuelle, pas besoin de mesure manuelle, améliorant considérablement l'efficacité et réduisant l'intensité du travail. (Optionnel)

avantage

1. Le système de contrôle est puissant et facile à utiliser. Il prend en charge non seulement le format DXF du logiciel AUTOCAD, mais également le format * AI des logiciels CORELDRAW et ILLUSTRATOR. Il n'est pas nécessaire d'utiliser le logiciel de CAO pour re-sculpter le couteau incurvé, ce qui permet de gagner du temps et d'améliorer l'efficacité. , le premier en Chine!

2. La partie alimentation de la lame de la machine à cintrer informatique adopte la méthode d'alimentation continue du rouleau de contrôle entièrement fermé, la taille est précise et sans erreur, et la répétabilité du produit est bonne, ce qui rend l'opération plus sûre et fiable .

3. La partie courbée de la machine à cintrer l’ordinateur adopte le moteur servo importé du Japon et le moule de cintrage en acier de moule importé. Lors de la création de motifs complexes tels que moule de boîte fine, moule de bande dessinée, moule de poupée et ligne d'onde, la vitesse est rapide, l'efficacité est élevée et la précision est en place.

4, une machine à cintrer sur ordinateur peut être utilisée en tant que six maîtres artificiels, ce qui améliore considérablement l'efficacité du travail, réduit le coût de gestion de l'usine et permet de s'affranchir de la dépendance à un outil artificiellement difficile.

Procédures d'exploitation

L’émergence de la machine à cintrer les ordinateurs a apporté des contributions importantes aux secteurs de l’impression, de l’emballage, de la nourriture, des cartons, des autocollants et autres. Parmi eux, la machine à cintrer entièrement automatique mise au point au cours des deux dernières années a évité beaucoup de problèmes, du moment que vous définissiez les paramètres, le contrôle par ordinateur, de manière plus pratique et plus simple. Bien que ce soit le cas, je pense qu'un grand nombre d'amis ne savent toujours pas grand-chose du processus de fonctionnement de la machine à cintrer. Permettez-moi de le présenter brièvement:

1. Utilisez AutoCAD ou directement le système de plieuse WD-CAM pour tracer le diagramme de découpe de la table de découpe.

2. Transférez le fichier de dessin des lignes de coupe dans le programme de contrôle WD-CAM de la plieuse. Ce système étant spécialement conçu pour la machine à cintrer, toutes les fonctions et opérations sont disponibles sur l'interface d'exploitation et divers paramètres sont définis. , sont pratiques et rapides;

3. Sélectionnez les points de départ et d'arrivée de la pièce à plier, sélectionnez le nombre d'outils de pliage pour cette position, définissez la distance de compensation des positions de départ et d'arrivée et confirmez la méthode de coupe à l'aide de la coupe à l'aigle ou à plat;

4. Une fois les étapes ci-dessus terminées, vous pouvez commencer le travail à la machette. Une fois la machette terminée, elle peut être chargée.

paramètre

90 ° minimum R 1mm 180 ° minimum R 1.5mm

Flexion maximale R 200mm Angle de flexion maximale 130 °

Courbure minimum 90 ° taille 2mm Tête taille minimum 1mm

Taille minimale de cisaillement à la fin 0.5mm Précision d'alimentation ± 0.1mm

Planéité de flexion ± 0.3mm

Taille du pont Largeur longueur 6mm (réglable)

Type de fichier pris en charge dxf.nc.plt Pression atmosphérique 0.5 ~ 0.6mpa

Tension et fréquence 220V 50Hz puissance à pleine charge 1.2KW

Taille de l'équipement 1750 * 650 * 1350mm

Utiliser l'environnement, ventiler, sécher en dessous de 40 degrés
