découpeuse laser industriel puissance élevée principe de fonctionnement laser CO2

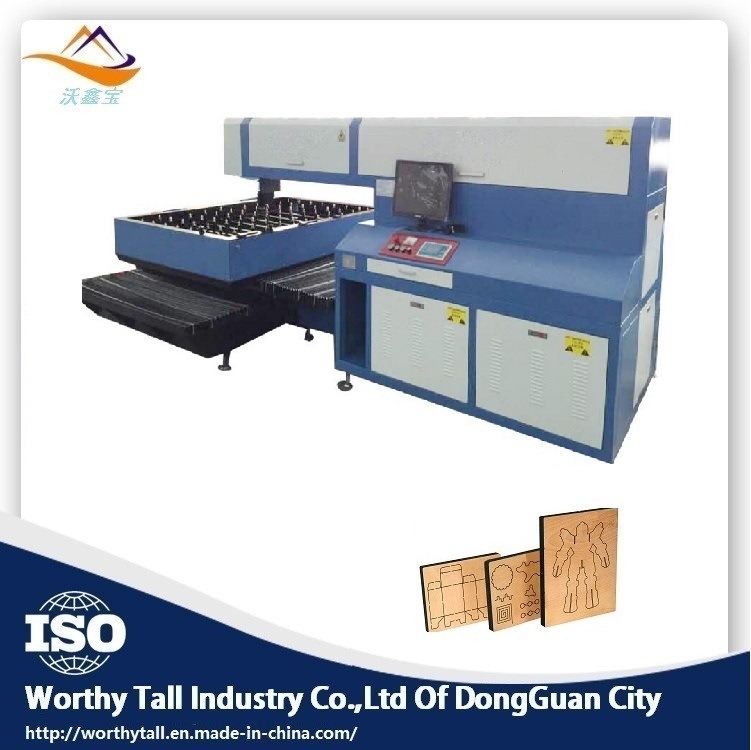

die laser machine de fabrication

Dans l'industrie en croissance rapide, de nombreux dispositifs d'automatisation augmentent la productivité.

Digne Grand Industry Co., Ltd introduit le principe de fonctionnement et les performances du générateur de laser de CO2 de découpeuse laser haute puissance:

La machine de couteau matrice laser à haute puissance repose sur le laser CO2 comme source de lumière. Dans le laser CO2, la substance de travail principal est composé de trois gaz: CO2, azote et hélium. Parmi eux, le CO2 est un gaz qui génère un rayonnement laser, de l'azote et de l'hélium sont des gaz auxiliaires.

1. Le mode Laser est l'un des indicateurs les plus importants pour mesurer la qualité laser. Peut être divisé en mode simple, le mode de base et multimodes. Le mode fondamental est à la fois le mode TEM00, et son index sur les axes X et Y est 0, il est donc un point idéal. Le laser en mode TEM00 peut obtenir le plus petit diamètre de faisceau, et la plus petite fente et la vitesse de coupe plus rapide peut être obtenue dans le processus de coupe en raison de sa petite taille de spot. Le multimode est un indice non nul dans la direction XY, et la qualité du faisceau est faible, et il est généralement utilisé que pour le soudage et non pour la coupe.

2, la machine de découpe laser, la puissance du laser. Y compris la puissance de pointe, la stabilité de l'énergie et d'autres facteurs. Différentes puissances peuvent être découpées à travers l'épaisseur de la feuille métallique. Par exemple, un laser de 4KW peut couper une feuille d'acier au carbone d'épaisseur de 20 mm ou d'un alliage d'aluminium de 10 mm en acier inoxydable de 15 mm; et un laser au-dessus de 5 kW peut couper un acier au carbone d'épaisseur 25 mm. Acier inoxydable jusqu'à 20 mm. Un autre indicateur de puissance est la stabilité de puissance, une excellente qualité de coupe, et doit être excellente tout au long de la coupe. la production à long terme est également un test très important pour les lasers. lasers à courant continu à excitation ont atténué puissance pendant le fonctionnement à long terme en raison de l'électrode d'ablation. En outre, étant donné que certaines des pompes à vide et des pompes turbo du laser sont lubrifiés avec de l'huile de lubrification, l'huile lubrifiante contamine la cavité laser et raccourcit la durée de vie du laser.

3. Le mode d'excitation, le laser à dioxyde de carbone utilise une électrode pour exciter le gaz de dioxyde de carbone pour générer un laser. Selon la position de montage de l'électrode de métal, il peut être divisé en excitation à courant continu et excitation RF.

4. Angle de divergence du faisceau. D'un strict point de vue, l'angle de divergence du faisceau ne fait pas partie de la partie laser, mais étant donné que le mode du laser a une grande influence sur l'angle de divergence loin sur le terrain, nous allons en discuter ici. L'influence de l'angle de divergence du faisceau sur la qualité de coupe se reflète dans la largeur et la pente de la fente. Plus l'angle de divergence, la plus étroite la largeur de fente, et plus la pente est élevée, plus la qualité.

5. fréquence du laser, la production d'impulsions de sortie du laser et de sortie continue. Le laser utilisé pour le soudage et la coupe adopte principalement le mode de sortie d'impulsions. La fréquence des impulsions affecte principalement la vitesse de coupe et la rugosité de la fente. Pour obtenir la coupe à grande vitesse, à haute fréquence est essentielle. de. À l'heure actuelle, les lasers de dioxyde de carbone produites par la plupart des fabricants sont tous à 5000 Hz.
