Machine de découpe laser à carte de pure High Power 1000W CO2 pour la coupe de carton de règle d'acier

La machine de découpe laser de 1000 watts peut couper la planche de dépérisation de 18 à 30 mm avec une vitesse de coupe de 60-120 m / h. Adoptez le style de portique et la structure du chemin laser mixte, le lit de table de machine dure et stable en travail, un petit espace de plancher requis pour la machine, le chemin optique laser court, adoptez le miroir de réflexion importée et l'objectif d'Amérique pour rendre le chemin laser plus mince et la coupe plus forte.
Taille de la table:
Application:
garantie:
Tale de machine Tailles entières:
Poids:
État de disponibilité:
Quantité:
  • WT-LC1325

  • WT

  • 8456110090

Règle en acier Bender automatique pour le fabricant de planches et la machine de coupe laser à planche pour la machine de coupe de la fabrication et des règles croisées

>>> WT-LC1300-2500 1500W Machine de coupe laser à carte

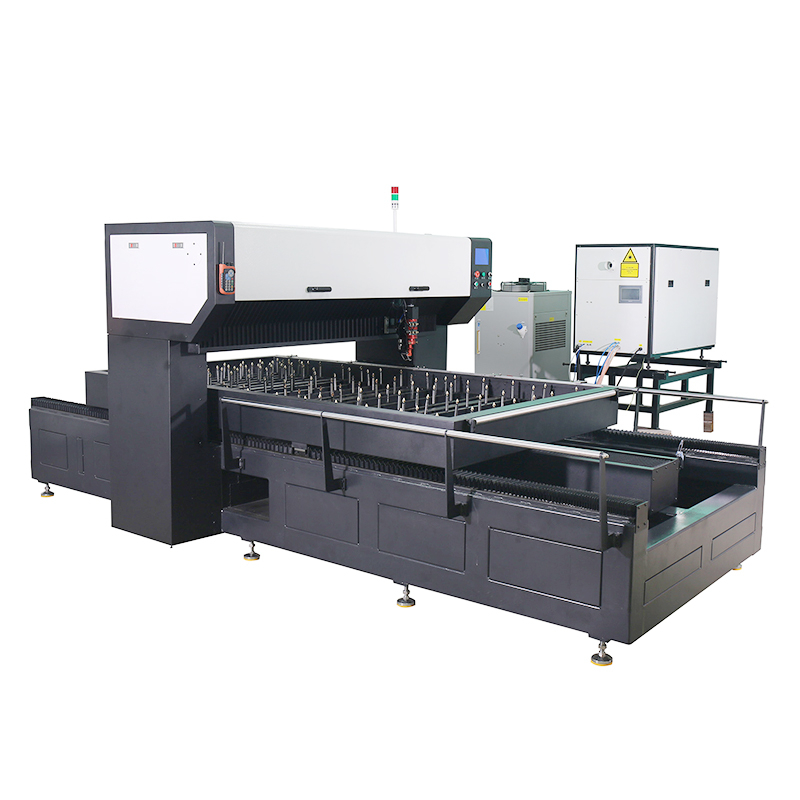

主图 41

主图 1

>>> Caractéristiques de la machine

●  Adopter  Portique  style  et  mixte  laser  chemin  structure,  machine  tableau  lit  dur  et  écurie  dans  fonctionnement,  petit  espace au sol  requis  pour  machine,  laser  optique  chemin  court,  adopter  importé  refléter  miroir  et  lentille  depuis  Amérique  faire  laser  chemin  plus mince  et  le  couper  plus forte.

●  Intelligent  Électronique  Laser  Coupe  tête  à venir  avec  automatique  émouvant  système,  automatiquement  ajustement à  adapter  le  déchiqueté  materials  et  garder  Coupe  précision.

●  Adopter  Panasonique  Servo  Conduire  et  Moteur  système,  Taïwan  Hiwin  précision  linéaire  guide  rail  à  garder  haute précision  Coupe.

 Très  efficace  exhaustige  système  à venir  avec  optimisé  poussière  collectionneur  appareil  à  créer  environnement sain pour  opérateur.

●  Automatique  gaz  contrôle  système  à  assurer  faible  énergie  consommation  opération  pouvoir  consommation  et  consommation de gaz.

●  Logiciel  est  facile  à  fonctionner,  simple  et  facile  à  comprendre

●  Être  équipé  avec  le  optique  chemin  gaz  compensation  fonction  que  peut  éviter  différence  et  divergence  de la  faisceau  et  pendant  le  conduction  processus  par  gaz  perturbation,  et  peut  toujours  maintenir  le  pression positive  de  faire le ménage  gaz  dans  le  optique  cavité  à  prévenir  externe  fumée  et  entrer  dans.

●  Être  équipé  avec  le  complet  compensation  appareil  dans  optique  chemin  de  autonome  développé,  à  assurer  la cohérence  de  le  faisceau  diamètre  et  le  constance  de  le  se concentrer  dans  le  entier  gamme  de  traitement.

>>> Demande d'environnement de machine à découpe laser

●  Sol  Espace / occupé  Zone:  Longueur  8 mètres  Largeur  5 mètres  autour  40  carré  mètres

●  Climatisation  Un  Ensemble  pour  Laser  Générateur

●  Haut  Exigence  De  Fondation:  Béton  Fondation,  Plat,  fort  et  écurie.

>>> Demande d'équipement assistant pour exécuter la machine de découpe laser

●  Air  Compresseur  Un  Ensemble  (Pouvoir  5 kW  ou  7,5 kW  10hp,  correspondre  avec  0,6 MPA  gasholder  )

●  Congélateur  Séchoir  Un  Ensemble  (Assistant  à  être  utilisé  avec  Air  Compresseur)

●  30 kW  Tension  Stabilisateur  Un  Ensemble  (  Peut  être  utilisé  pour  les deux  laser  et  cintreuse  machine  ensemble)

>>> Assistant utilisant du gaz et du liquide

●  Assistant  en utilisant  Gaz:  CO2,  Il,  N2  et  O2  (pour  Coupe  fer  conseil  feuille)

●  Liquide: purifié  Eau

>>> Applications Il a utilisé une empreinte, un paquet, une création de matrices, des panneaux publicitaires, des plaques métalliques… etc. les industries.

>>> Matériaux applicables Contre-plaqué,  Mdf  conseil,  acrylique,  fer  conseil,  acier  conseil,  inoxydable  acier  planche… etc.  métal  et  Matériaux non métalliques. >>> service après-vente

    1. Anglophone  ingénieur  est  disponible  pour  installation  et  entraînement  sous  acheter  coût  autour  5 jours.

    2. Anglais  logiciel,  installation  et  en rapport  entraînement  instructions  et  vidéos  sont  disponible  pour  les utilisateurs finaux.

    3. In  cas  de  n'importe lequel  problèmes  ou  des questions  à propos  laser  technologie  toi  peut  toujours  référer  à  Wt  Laser.

    4. Avec  notre  orienté client  service  soutien,  entretien  et  réparation  frais  volonté  être  gardé  faible.

    5. Un  année  garantie  pour  machine  est  promis.

>>> Paramètres techniques

Puissance de sortie laser Source laser à flux axial 1500watts CO2
Longueur de voyage de l'axe x 1300 mm
Longueur de voyage de l'axe y 2500 mm
Coupure de coupe ± 0,05 mm
Précision de la précision ≤0,02 mm
Largeur de coupe 0,45 mm, 0,71 mm, 1,05 / 1,07 mm à une ligne (planche de matrice)
Moyenne. vitesse de coupe 80-100 mètres / heure pour le contreplaqué 18 mm
Système de contrôle Carte de mouvement PMAC PMAC
Système de transmission Vis à billes et guide linéaire
Système de conduite 3 servo axial
Système optique Semi-optique
Structure mobile Portique
Système de refroidisseur Système de refroidisseur spécial pour le système de générateur laser
Tableau de la table de machine. 3500 mm * 2500 mm * 2000 mm  (1300x2500 mm)
Taille du générateur laser 1500W L1950 * W850 * H1350mm 800kgs
G. 2000kgs / 2500kgs
Tension (table de travail) Phrase unique 220V 50Hz
Tension (générateur laser) 3 phrase 380v / 50Hz / 30a
Pression  de  accessoire  air  source 0,8 MPA
Générateur laser correspondant à Lui, N2, CO2 (99,99%)
H.S. Code 8456110090
Configuration standard de la machine de coupe laser 1000W
Non. Nom Modèle Quantité
1 Générateur laser axial 1000W / 1500W NT1500SM 1
2 table de travail 1300 * 2500 mm 1
3 Logiciel de coupe laser Cypcut 1
4 Refroidisseur industriel pour générateur laser CW-7500 EN 460H 1
5 Chiller industriel pour la table de travail CW-5000 AIS 1
6 Ventilateur d'échappement 1100W CZR105E-11 1
7 Ventilateur d'échappement 750W CZR90-7 1
8 Séchoir à air 1,5 m³ / min ND-10AA 1
9 Stabilisateur de tension 30kva Ph-330 1
10 Panasonic AC Servro Motor 1.5KW MHME152GCGM 1
11 Panasonic AC Servo Motor 3KW 1
12 Panasonic AC Servo Motor 0,4kW MHMJ042G1U 1
13 Hiwin vis R32 R32-10T3-FSI-2025-2186-0.05 2
14 Hiwin Vis R25 R25-10T3-FSI-1411-1539-0.05 2
15 Hiwin Linear Guide Rail 40 HCH40CA2R1610Z0C 1
16 Hiwin Linear Guide Rail 30 HCH30CA2R2960Z0C 1
17 Lens II-VI 38,1 mm dia 190,5 mm fl 1
18 Réflecteur II-VI 50 mm dia 10 mm thk 1
19 Filtre II-VI CPL 50,0 mm dia 10,0 mm thk 1
20 Moniteur d'ordinateur Windows 7 1
Composants de clés du générateur laser 1000W
Non. Nom Fabricant Pays
1 Pompe de racine 1000W NB600AL JAPON
2 Appareil de circuit de commande basse tension Siemens ALLEMAGNE
Idec JAPON
Schneider ALLEMAGNE
Contact Phoenix ALLEMAGNE
3 Système d'optique de la cavité de résonance Ii-vi Etats-Unis
4 Système d'exploitation informatique DELTA TAÏWAN
5 Composant pneumatique Festo ALLEMAGNE
SMC JAPON
Camozzi ITALIE
6 Alimentation de commutation Semikron JAPON
MODULE DE CONTROLE
7 Composant de chemin d'eau SMC JAPON
Camozzi ITALIE
8 Capteur de puissance laser Genttec-e CANADA

>>> Détails de la machine à cintre automatique

Machine de cintreuse en acier

Comment faire les matrices de règle d'acier par WT Die Board Laser Machine Laser et Machine de cintreuse automatique: https://youtu.be/8f4ofe4ox5y >>> fonctionnalité de machine Plie automatique, pontage, découpe, lipping, broach, piquer, perforation, cranage de flexion avec 0,45 à 3 mm d'épaisseur et une lame de haut de 8 à 60 mm. (Die Board Laser Machine de coupe pour la règle d'acier Dies fabrication) Caractéristiques: Pièces de base en: 2 Définit le moteur du serveur Pansonic (pour l'alimentation et la flexion); 2 SETS MOTEUR DE RUDUCER GEAR (pour le liping de coupe de pont); 2 Définit Pansonic Server Motor (pour le broach); 1 Vis de guide Hiwin STES High Precision 1 Définit le réducteur du moteur du serveur japonais Cylindre à air de haute qualité Système de contrôle d'auto-développement soumis à la modification par les besoins du client Auto-protection et système d'alarme stable et facile à utiliser les frais de maintien bas>>> Matériaux et industries applicables Largement utilisé dans la flexion des lames, la boîte à forfait, etc.>>> Système de flexion WT 1.Festion ----- Utilisez le système d'alimentation en rouleau, pourrait alimenter la règle de l'acier très rapidement et avec précision 2.Cutting ----- Coupe automatique, facile à couper   Les règles d'acier 3.Bridging ----- Largeur de pontage automatique Hauteur ajustée atomatiquement. 4.lipping ----- lipping automatique 5.Bending ----- Utilisez le système de flexion du micrologiciel, pourrait plier parfaitement les boîtes, les jouets, l'électronique 6. REST REPORT ----- Utilisez le repos unique, pourrait déplacer deux côtés pour garantir les plateaux de règle dans le sens horaire ou anticipé 7.Broaching ----- Utiliser  Broaching de tungstène a vu la lame, une durée de vie plus longue. 8.NICKING ----- Utiliser  Tungstten Nicking a vu la lame, une durée de vie plus longue. Écart de 0,2 mm à 0,8 mm. 9.Perforation ----- Utiliser  Le tungstène a vu la lame, une durée de vie plus longue. 10. Encombrement de bilan ----- Encoche de flexion automatique. 11.Software ----- L'interface russe espagnole anglaise est facile à apprendre et à exploiter 12. Training  ----- Videos d'installation de formation complètes.>>>  Spécification WT11b

Paramètres techniques                                         Épaisseur de lame (mm)
0.45 0.53 0,71 (2pt) 1.07 (3pt) 1,42 (4pt)
Hauteur de la lame (mm) 8-25 8-25 23.8-60 23.8-60 23.8-60
Angle de flexion maximale 100 100 100 90 90
Rayon de flexion minimum de 90 degrés (mm) 0.4 0.4 0.5 0.5 0.5
Taille de flexion minimale de l'avant (mm) 1.0 1.0 1.5 1.5 1.5
Taille de flexion minimale de l'arrière (mm) > 0 > 0 > 0 > 0 > 0
Précision d'alimentation

0,02 / 200 mm  Guide du moteur du serveur Panasonic et de haute précision

Plissade de flexion

0,2 / 100 mm  Moteur du serveur Panasonic combiné avec le réducteur du Japon

Mode pont

Pont continu automatique, hauteur de pont réglable (15—18 mm) Largeur (5-10 mm)

Mode de coupe

Coupure automatique ou oscillation (Alarme d'identification automatique et auto-surveillance) Motor de vitesse Drive pleine puissance

Mode lipping

LIPPAGE AUTOMATIQUE AVEC UN SERVER  conduire pleine puissance

Mod de piqûre

Une piqûre  Taille Il est OK de changer la lame de scie pour une taille différente

Règles des cas de détention 6 Couches Règle Solder Elevator. En haut

Parties pneumatiques

Taiwan - Airtag
MEILLEUR Format de fichiers DXF, DWG, AI, CDR, PLT
Pouvoir 1,8 kW   110V   220 V / 50Hz   60 Hz

Poids

520 kg

Volume

2660 * 1150 * 1540

弯刀机 拼图

>>> Détails de la machine manuelle de fabrication de matrices

手动 设备

Les outils manuels de la carte de mat  Die Board Making Work Shop.OPF

emballage

clientexposition >>>Pourquoi nous choisir? ⊙  La machine WT Bend peut traiter le rayon minimum de 0,5 mm traité, tandis que 1,0 mm. ⊙  Identifier automatiquement la direction de coupe, couper le couteau à tout court que vous voulez, mais d'autres n'ont pas ces fonctions, le couteau le plus court à 2,5 mm. ⊙  Ajustez automatiquement la hauteur du pont.15 18 mm par un interrupteur. ⊙  Pas de bruit de coupe et de pont par moteur Contril, pas de couteau impuissant ou de blocage.  La société adopte généralement le contrôle pneumatique, il se produira le phénomène de couteau impuissant et de blocage. ⊙  La machine WT Bend peut rendre le trou de pont en continu, le fonctionnement continu, aucun phénomène de retour aller-retour pour faire du pont. ⊙  WT Autobend Machine a le fonctionnement intégré (SELSCT tout le couteau que vous souhaitez plier, puis la machine pliera tout le couteau en continu, la même que la ligne de coupe). ⊙  La machine Autobend WT a l'alarme automatique et la fonction d'auto-protection. Lors de la fausse fonctionnement et de la rupture de la machine, la machine s'arrêtera et affichera le code erro, vous pouvez le vérifier facilement. ⊙  Toutes les parties de la machine ont été produites par Vike Self.Il est plutôt pratique de maintenir et de remplacer. Tous les moisissures de la machine de flexion sont maintenues gratuitement. ⊙  Le système de contrôle Autobend est développé par NOTSLEF, nous promettons qu'il est gratuit de tout client de mettre à jour la durée de vie. Notre machine peut également plier le couteau et couper la ligne en même temps. ⊙  Le réducteur Shimpo est importé d'origine du Japon, tandis que d'autres sont fabriqués en Chine uniquement.

⊙ Les logiciels en anglais, l'installation et les instructions et vidéos de formation connexes sont disponibles pour les utilisateurs finaux.

⊙  Dans le cas de problèmes ou de questions sur la technologie de fabrication de matrices au laser, vous pouvez toujours vous référer dignes.

⊙  Avec nos services de service orientés vers le client, les coûts de maintenance et de réparation seront maintenus bas.

>>> Veuillez nous faire savoir 1. de quelle machine avez-vous besoin? 2.Quelles matériaux seront traités? La taille et l'épaisseur? 3. Quelle est votre portée d'entreprise? Êtes-vous un utilisateur final ou un distributeur?
